video.js 的文件這幾年雖然有改版，但老實說還是滿難看懂的

一來範例真的不多，二來對英文不太好的人（我本人）來說，整個閱讀體驗有點像在「瞎子摸象」，每一段都看得懂字，但拼不起來在幹嘛，真的很痛苦

之前工作上遇到一些需要客製 video.js 控制項的需求，像是自訂按鈕、行為、顯示方式之類的，每次都讓我頭很痛

文件翻來翻去，看完只得到一種「好像懂了，又好像沒有」的感覺，很不踏實

還好公司裡有前輩先寫了一些客製按鈕跟比較基礎的功能，我就一邊看實際程式碼，一邊對照官方文件慢慢理解

也就是在這種「邊抄邊看、邊懷疑人生」的過程中，才逐漸抓到 video.js 客製元件大概是怎麼一回事，但！

現在要我在回過頭看，我還是需要思考一下

事件觸發

因為我們 PM 又想搞事了（開玩笑的，其實我跟 PM 關係很好，在公司裡我真心佩服的也正是我們 PM）

PM 跟我說要做一個 Heatmap，理由也很簡單：

YouTube 有，我們也該有 (我有時候會想我做得到我就在 YouTube 上班了)

而且系統端的同事已經開始處理這塊資料了

說實話，聽到這裡我心裡第一個反應是：「只能接受了」

這大概就是我可憐的地方吧——

後端都已經開工了，我連掙扎的空間都沒有

但這種想法其實也只是玩笑話而已

畢竟小小螺絲釘，人家要我幹嘛，我還是會幹

經過這幾年職場的洗禮，我早就不是那個一心只想追新東西、或是一言不合就拒絕需求的人了

一開始公司其實是說「熱點圖」

但我真的跑去查資料後，總覺得哪裡怪怪的，相關資訊也沒有想像中多

反而是 YouTube，稱它為 Most replayed parts

想了一下，好像也說得通

本質上不是「哪裡熱」，而是「哪裡被反覆看」，有點困惑，但也沒什麼大問題

目的與成果

在 Video.js 的 ControlBar 上加一條「Heatmap圖疊層」，顯示影片高互動區域
以動態載入方式掛載元件，避免初始 bundle 變大
影片切換或重新載入時，確保舊 Heatmap圖會被移除再重建

資料來源與格式

Heatmap 資料由後端傳入，這部分要跟後端討論，我們共識是會傳遞跟 react-video-heatmap-track-playback-progress 文章中提到的格式差不多

// 文章中的範例大概是這樣，用比較直觀的方式表示每個區段的權重或次數：
[1, 2, 1, 1, 1, 2, 4, 4, 2, 3, 3, 3, 1]

// 不過實際在我們後端實作時，考量的事情比較多一點，所以做法不太一樣
// 後端會直接給一個長度為 100 的陣列，代表把整支影片切成 100 個區段來處理
// 雖然表現形式不同，一個是整數、一個是浮點數，看起來好像差很多，但實際上在邏輯層面並沒有本質上的差異，只是精細度拉高而已
[0.8674, 0.73655, 0.9567, 0.12, 0.44, 0.432, 0.231, ..., 0.312]

元件設計要點

Heatmap 功能是 Video.js Component（自訂 ControlBar child）
建議以 videojs.registerComponent(“HeatmapOverlay”, HeatmapOverlay) 註冊
元件內部負責把資料畫到 progress bar 上（可用 canvas 或 div bar）

在播放器(video.js)掛載流程

影片載入後再掛載（避免 player 未就緒）
先移除舊 heatmap，再重新加入新資料

實作

會有三份檔案

VideoPlayer.tsx (video player 的元件)
HeatmapOverlay.tsx (負責做橋接 Video.js 與 React 的元件)
Heatmap.tsx (純 React 視覺層，負責用 Recharts 畫熱點圖，和播放進度同步更新。它不需要知道 Video.js 的元件系統，只吃資料與 player 事件)

1. 掛載 Videojs 以及懶加載 Heatmap

VideoPlayer.tsx

// 掛載 video.js 成功後，playerRef.current 注入 video player
const playerRef = React.useRef<Player | null>(null);

// 掛載 video.js 成功後，該 value 由 false => true
const [isVideoLoaded, setIsVideoLoaded] = useState(false);

// video.js init
useEffect(() => {
  // ... 省略

  const player = (playerRef.current = videojs(videoRef.current, options, () => {
    onReady && onReady(player);
    setIsVideoLoaded(true);
  }));
}, [])

// lazy load Heatmap
useEffect(() => {
  if (isVideoLoaded === false) return;
  if (!playerRef.current) return;

  const removeHeatmapOverlay = () => {
    const controlBar = playerRef.current?.getChild("ControlBar");
    if (!controlBar) return;

    const heatmapOverlay = controlBar.getChild("HeatmapOverlay");
    if (heatmapOverlay) {
      controlBar.removeChild(heatmapOverlay);
    }
  };

  removeHeatmapOverlay();

  // video.heat_maps 就是後端傳遞給我們的 heatmap 資料
  if (!video.heat_maps || video.heat_maps.length === 0) return;

  let isActive = true;
  const loadComponent = async () => {
    await import("./HeatmapOverlay");

    if (!isActive) return;
    const controlBar = playerRef.current?.getChild("ControlBar");

    if (!controlBar) return;
    controlBar.addChild("HeatmapOverlay", {
      list: numberHeatMaps,
    });
  };

  loadComponent();

  return () => {
    isActive = false;
    removeHeatmapOverlay();
  };
}, [isVideoLoaded, numberHeatMaps, video.heat_maps]);

為什麼要先 remove 再 add ?

影片切換或資料變動時，避免疊加多個 HeatmapOverlay
removeChild 搭配重新 addChild，當作是一個保險安全的做法

清理與釋放資源 (這部分就不附上程式碼，可以在掛載 videojs unmount 去實作)

元件卸載時要移除 HeatmapOverlay
也要 dispose() player，避免 memory leak!

2. 純視覺圖層 (背景)

使用 Recharts，但 github 上很多選擇，可以選擇一個自己順手的

繪製的概念:

用 Recharts 畫出整體觀看分布（背景），再疊一層「目前已播放區段」的熱度（前景），並由 video.js 的播放事件驅動更新

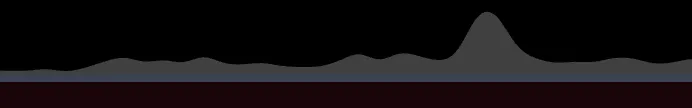

下方圖是「背景」

這邊只會簡單放上幾段程式碼，畢竟 React 開發者大多都是自由奔放派的

這些寫法也只是「當時的我」留下來的紀錄，現在回頭看，其實自己也未必喜歡，更不用說什麼最佳解了

如果你現在看到覺得哪裡怪怪的——放心，那不是你的錯，是我以前寫的

import { AreaChart, Area, ResponsiveContainer } from "recharts";

const CHART_CONTAINER_STYLES = "absolute left-[50%] bottom-[-13px] z-[-1] h-8 w-[calc(100%-16px)] translate-x-[-50%] px-0 lg:bottom-[56px]";

// Gradient definitions for heatmap visualization
const GRADIENT_DEFINITIONS = {
  unplayed: {
    id: "unColorPlayed",
    color: "#ffffff",
    opacity: 0.5,
  },
  played: {
    id: "colorPlayed",
    color: "#ff6287",
    opacity: 0.5,
  },
} as const;

const GradientDefinition = ({ definition }: {
  definition: typeof GRADIENT_DEFINITIONS.played | typeof GRADIENT_DEFINITIONS.unplayed
}) => (
  <linearGradient id={definition.id} x1="0" y1="0" x2="0" y2="1">
    <stop
      offset="5%"
      stopColor={definition.color}
      stopOpacity={definition.opacity}
    />
    <stop
      offset="95%"
      stopColor={definition.color}
      stopOpacity={definition.opacity}
    />
  </linearGradient>
);

const Heatmap = ({ viewCountData: number[]; player: videojs.Player; }) => {
  // Memoized total playback data
  // 預設狀態：無資料時顯示 100 個空點，確保圖表不因空陣列而異常
  // Area 元件相容：views 是為了要符合 Recharts <Area /> 的 dataKey 綁定需求
  const totalPlaybackData = useMemo(() => {
    if (!viewCountData.length) {
      return Array(100).fill(null).map((_, index) => ({
        name: index,
        views: 0,
      }));
    }

    return viewCountData.map((viewCount: number, index: number) => ({
      name: index,
      views: viewCount || 0,
    }));
  }, [viewCountData]);

  return (
    <>
      <div className={CHART_CONTAINER_STYLES}>
        <ResponsiveContainer width="100%" height={32} minHeight={32}>
          <AreaChart data={totalPlaybackData} margin={{ top: 0, right: 0, left: 0, bottom: 0 }}>
            <defs>
              <GradientDefinition definition={GRADIENT_DEFINITIONS.unplayed} />
            </defs>
            <Area
              type="basis"
              dataKey="views"
              stroke="none"
              fillOpacity={0.5}
              fill={`url(#${GRADIENT_DEFINITIONS.unplayed.id})`}
              isAnimationActive={false}
            />
          </AreaChart>
        </ResponsiveContainer>
      </div>
    </>
  )
}

上方基本上完成了「背景」

3. 純視覺圖層 (前景)

這裡的複雜度主要來自時間軸的變化，必須同步驅動前景畫面的更新

// Heatmap component

(省略...)

// Current playback data state
const [currentPlaybackData, setCurrentPlaybackData] = useState<{
  name: number;
  views: number;
}[]>([]);
const [currentProgress, setCurrentProgress] = useState<number>(0);

// Optimized position update function
const updateCurrentPosition = useCallback(() => {
  if (!player || !player.duration || player.duration() <= 0) {
    return;
  }

  const currentTime = player.currentTime();
  const duration = player.duration();

  // Cache duration to avoid repeated calls
  if (durationRef.current !== duration) {
    durationRef.current = duration;
  }

  // Calculate current progress percentage
  const progress = Math.min((currentTime / duration) * 100, 100);
  setCurrentProgress(progress);

  // Calculate current segment based on total data length
  const totalSegments = totalPlaybackData.length;
  if (totalSegments === 0) return;

  const timePerSegment = duration / totalSegments;
  const currentSegment = Math.min(
    Math.floor(currentTime / timePerSegment),
    totalSegments - 1
  );

  // Only update if segment changed to reduce unnecessary renders
  if (currentSegmentRef.current !== currentSegment) {
    currentSegmentRef.current = currentSegment;

    const newCurrentPlaybackData = totalPlaybackData
      .slice(0, currentSegment + 1)
      .map((item) => ({ ...item }));

    setCurrentPlaybackData(newCurrentPlaybackData);
  }
}, [totalPlaybackData, player]);

const debouncedUpdate = useMemo(
  () => createDebouncedUpdate(updateCurrentPosition),
  [updateCurrentPosition]
);

useEffect(() => {
  if (!player) return;

  // Initial update
  updateCurrentPosition();

  // Use debounced update for timeupdate to improve performance
  const handleTimeUpdate = debouncedUpdate;
  const handleSeeked = updateCurrentPosition; // Immediate update for seeking

  player.on("timeupdate", handleTimeUpdate);
  player.on("seeked", handleSeeked);
  player.on("loadedmetadata", updateCurrentPosition);

  return () => {
    player.off("timeupdate", handleTimeUpdate);
    player.off("seeked", handleSeeked);
    player.off("loadedmetadata", updateCurrentPosition);

    // Cancel any pending debounced calls
    debouncedUpdate.cancel();
  };
}, [player, debouncedUpdate, updateCurrentPosition]);

return (
  <>
    <背景 />

    {currentPlaybackData.length > 0 && currentProgress > 0 && (
      <div className={CHART_CONTAINER_STYLES}>
        <HeatmapAreaChart
          data={currentPlaybackData}
          gradientId={GRADIENT_DEFINITIONS.played.id}
          width={`${currentProgress}%`}
        />
        <svg width="0" height="0">
          <defs>
            <GradientDefinition definition={GRADIENT_DEFINITIONS.played} />
          </defs>
        </svg>
      </div>
    )}
  </>
)

// Reusable area chart component
const HeatmapAreaChart = ({
  data,
  gradientId,
  width = "100%"
}: {
  data: {
    name: number;
    views: number;
  }[];
  gradientId: string;
  width?: string | number;
}) => (
  <ResponsiveContainer width={width} height={32} minHeight={32}>
    <AreaChart data={data} margin={{ top: 0, right: 0, left: 0, bottom: 0 }}>
      <Area
        type="basis"
        dataKey="views"
        stroke="none"
        fillOpacity={0.5}
        fill={`url(#${gradientId})`}
        isAnimationActive={false}
      />
    </AreaChart>
  </ResponsiveContainer>
);

上述大概就是前景的程式碼，我不是很滿意但也不想再去修改它了！

updateCurrentPosition 主要負責把播放器目前的時間轉成「播放進度」與「已播放區段資料」，再更新畫面

取得時間：讀 currentTime() 與 duration()
快取長度：若 duration 變動就更新 durationRef（避免重複呼叫）
計算進度：progress = (currentTime / duration) * 100，上限 100，存進 currentProgress
段落計算：用 totalPlaybackData.length 當總段數，算出 timePerSegment
目前段落：currentSegment = Math.min(Math.floor(currentTime / timePerSegment), totalSegments - 1)，並限制在最大段索引
變更檢查：若段落沒變（currentSegmentRef），就不更新 state
更新已播放資料：totalPlaybackData.slice(0, currentSegment + 1) 做出「已播放區段」，再 setCurrentPlaybackData

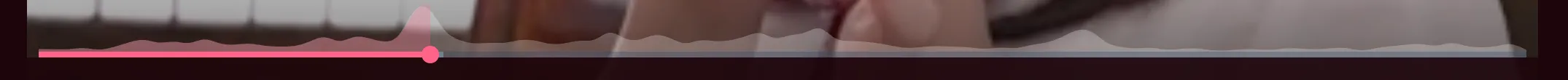

背景跟前景完成，就剩下最後的橋接部分

4. 橋接元件

到這裡我累了，程式碼的部分也沒什特別需說明的

import React from "react";
import videojs from "video.js";
import { createRoot, Root } from "react-dom/client";
import type HeatmapComponent from "./Heatmap";

// Define proper types
interface HeatmapOverlayOptions extends videojs.ComponentOptions {
  list: number[]; // View count data
}

const VjsComponent = videojs.getComponent("Component");

class HeatmapOverlay extends VjsComponent {
  private _root: Root | null = null;
  private _viewCountData: number[];
  private _player: videojs.Player;
  private _isDisposed: boolean = false;
  private _HeatmapComponent: typeof HeatmapComponent | null = null;

  constructor(player: videojs.Player, options: HeatmapOverlayOptions) {
    super(player, options);

    this._player = player;
    this._viewCountData = options.list || [];

    // Validate input data
    if (!Array.isArray(this._viewCountData)) {
      console.warn('HeatmapOverlay: Invalid viewCountData provided');
      this._viewCountData = [];
    }

    this.initializeComponent();
  }

  private initializeComponent() {
    try {
      const root = createRoot(this.el());
      this._root = root;

      // Bind methods
      this.mountReactComponent = this.mountReactComponent.bind(this);

      // Mount when player is ready
      this._player.ready(() => {
        if (!this._isDisposed) {
          this.mountReactComponent();
        }
      });

      // Cleanup on dispose
      this.on("dispose", this.cleanup.bind(this));
    } catch (error) {
      console.error('Failed to initialize HeatmapOverlay:', error);
    }
  }

  createEl(): Element {
    return videojs.dom.createEl("div", {
      className: "vjs-custom-overlay",
    });
  }

  mountReactComponent(): void {
    if (!this._root || this._isDisposed) {
      return;
    }

    const renderHeatmap = async () => {
      try {
        if (!this._HeatmapComponent) {
          const module = await import("./Heatmap");
          this._HeatmapComponent = module.default;
        }

        if (this._isDisposed || !this._HeatmapComponent) {
          return;
        }

        const Heatmap = this._HeatmapComponent;

        this._root?.render(
          <Heatmap viewCountData={this._viewCountData} player={this._player} />
        );
      } catch (error) {
        console.error("Failed to mount Heatmap component:", error);
      }
    };

    renderHeatmap();
  }

  private cleanup(): void {
    this._isDisposed = true;
    if (this._root) {
      try {
        this._root.unmount();
      } catch (error) {
        console.error('Failed to unmount React component:', error);
      }
      this._root = null;
    }
  }
}

// Register the component with Video.js
videojs.registerComponent("HeatmapOverlay", HeatmapOverlay);

export default HeatmapOverlay;

最後

這篇其實更像是寫給未來自己的備忘錄

當下的寫法可能不完美，但至少記下了當時是怎麼思考、怎麼一步步把功能拼起來的

如果哪天又得回來碰 video.js，希望這篇文章能提醒我：「啊對，我以前也是這樣搞定的」

參考

video.js Docs

react-video-heatmap-track-playback-progress
